3D-Metrologie auf Produktionsniveau
Quantum Scan Sensor revolutioniert die Qualitätskontrolle

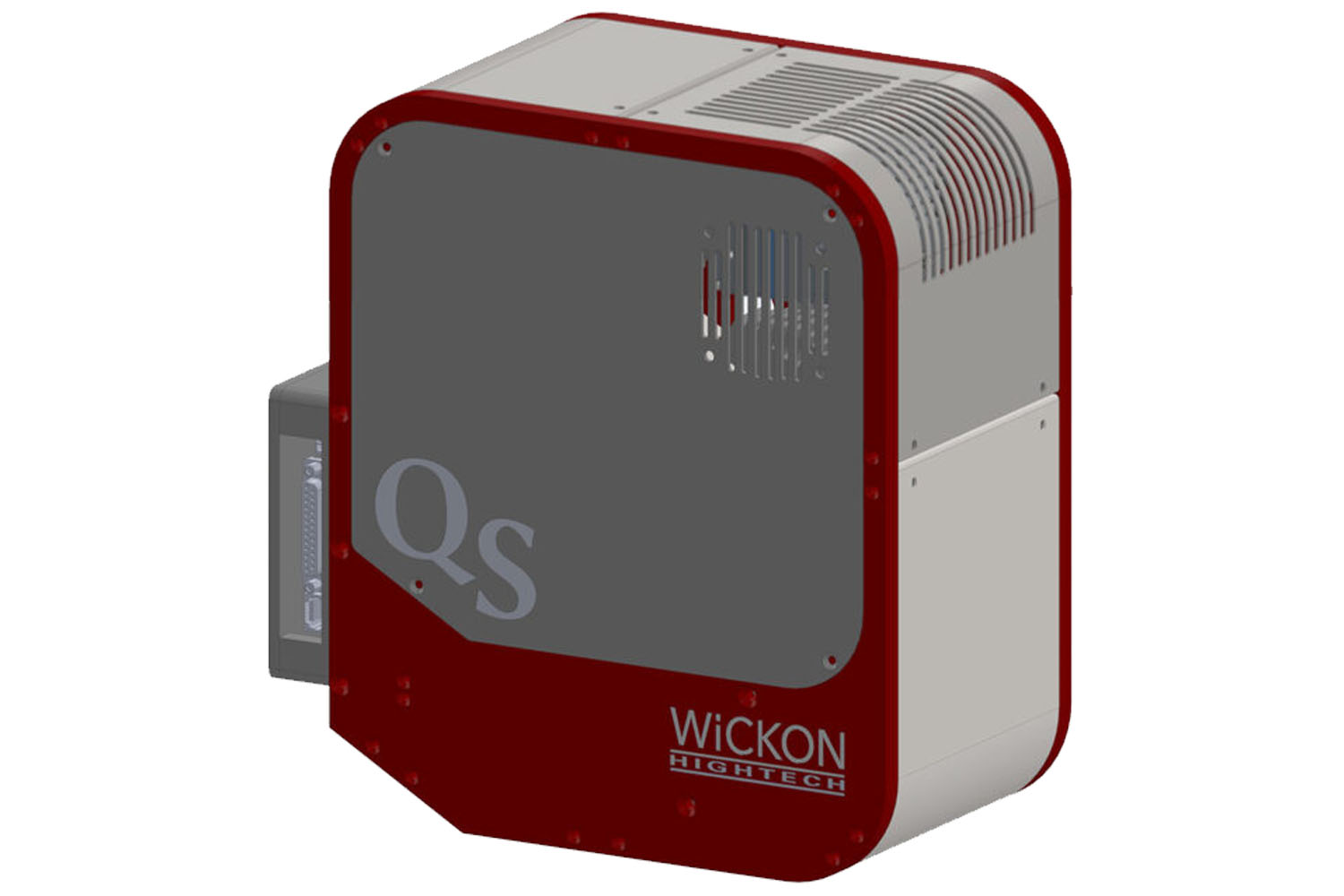

Wickon Hightech bringt mit Quantum Scan einen Sensor auf den Markt, der pro Sekunde Bildaufnahmen mit 4.480 Pixel und einer Höhenauflösung von 10 nm erreicht. Damit gelingt es dem deutsch-tschechischen Hightech-Unternehmen, die Produktion und Qualitätskontrolle von Elektronikkomponenten erneut zu revolutionieren.
Der Quantum Scan Sensor nutzt eine Flächenkamera, die Bilder mit einer Auflösung von 4.480 Pixeln Breite und einer lateralen Auflösung von 6 µm liefert. Mit einer Höhenauflösung von 10 nm pro Pixel und einem Messbereich von 0,8 mm sind anspruchsvolle Anwendungen mit einer Bildaufnahmequote von 30.000 Frames pro Sekunde detektierbar. Roman Wieser, Geschäftsführer von Wickon Hightech: „In einem Messbereich von 0,8 mm ist das Bild komplett scharf.“
Der patentierte lichttechnische Aufbau ermöglicht die Erfassung einer breiten Palette von Oberflächen, einschließlich stark reflektierender, matter und verkippter Oberflächen bis zu einer Neigung von +/- 10 Grad, ähnlich einer reflektierenden Halbkugel. Die hohe technische Qualität des Signals macht eine aufwendige Rauschunterdrückung überflüssig. „Jedes der 4.480 aufgenommenen Pixel repräsentiert einen Höhenwert“, erklärt Roman Wieser, „wir liefern hiermit keine 3D-Point Cloud, sondern ein vollauflösendes 3D-Bild.“
Von Halbleiter bis E-Mobilität
Vielseitige Anwendungen in der Elektronikindustrie
Mit dem Quantum Scan Sensor zielt Wickon Hightech vor allem auf den Halbleitermarkt ab, insbesondere auf die Produktion von Powermodulen in der Elektromobilität. Gleichwohl ist er für Labore und die Prozessentwicklung in der Elektronikindustrie von großem Interesse, wo hochauflösende Informationen in kurzer Zeit gefordert sind. Mit diesem neuen Produkt setzt Wickon Hightech neue Standards in Präzision und Leistung.
Der Quantum Scan Sensor ist eine Weiterentwicklung des Speedcube Sensors. Roman Wieser ist davon überzeugt: „Der Quantum-Sensor ist ein Meilenstein in unserer Mission, die Grenzen der Sensortechnologie zu erweitern. Dieser Schritt zeigt, dass wir kontinuierlich daran arbeiten, unseren Kunden die besten Lösungen zu bieten und die Zukunft der Elektronikfertigung zu gestalten.“
Wickon Hightech ist ein weltweit tätiges Unternehmen mit High-End-Lösungen zur automatisierten optischen Inspektion (AOI) für die Industrie. Seit der Gründung im Jahr 2006 ist es der Technologieschmiede gelungen, eine breite Produktpalette und Dienstleistungen für die Optimierung und Sicherstellung von Fertigungsprozessen elektronischer Baugruppen aufzubauen. Die Kundenschwerpunkte sind AOI-Systeme im Bereich Automotive, erneuerbare Energien und Medizin, z.B. technische Spezialprodukte wie Hörgeräte mit einer 3D-Inspektion für Wire Bonding.
Technische Details
| Quantum Sensor | Speedcube Sensor | |
|---|---|---|
| Kameraauflösung | 6 µm | 3,6 µm; 5 µm; 6,4 µm; 10 µm; 12,5 µm |
| Zeilenkamera (Bildbreite in Pixel) | 4.480 | 8.192 – 16.384 |
| Geschwindigkeit | 30.000 Zeilen/s | Bis zu 100.000 Zeilen/s |
| Inspizierbare Schichtdicke | 0,8 mm demnächst 0,1 – 2,0 mm | 0,8 mm; 1,0 mm; 2,0 mm |
| Höhenauflösung 3 Sigma | < 30 nm | 120 nm |
